一、ABBA直線導軌結構

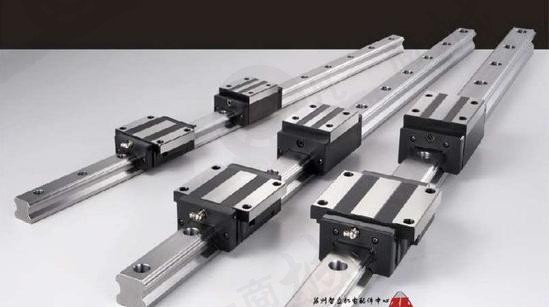

 ABBA直線導軌副是由導軌、滑塊、鋼球、返向器、保持架、密封端蓋及擋板等組成。當導軌與滑塊作相對運動時，鋼球就沿著導軌上的經過淬硬和精密磨削加工而成的四條滾道滾動，在滑塊端部鋼球又通過返向裝置（返向器）進入返向孔后再進入滾道，鋼球就這樣周而復始地進行滾動運動。返向器兩端裝有防塵密封端蓋，可有效地防止灰塵、屑末進入滑塊內部。

 二、ABBA直線導軌特點

ABBA直線導軌副是在滑塊與導軌之間放入適當的鋼球，使滑塊與導軌之間的滑動摩擦變為滾動摩擦，大大降低二者之間的運動摩擦阻力，從而獲得：動、靜摩擦力之差很小，隨動性極好，即驅動信號與機械動作滯后的時間間隔極短，有益于提高數控系統的響應速度和靈敏度。

* 驅動功率大幅度下降，只相當于普通機械的十分之一。

* 與V型十字交叉滾子導軌相比，摩擦阻力可下降約40倍。

* 適應高速直線運動，其瞬時速度比滑動導軌提高約10倍。

* 能實現高定位精度和重復定位精度。

* 能實現無間隙運動，提高機械系統的運動剛度。

* 成對使用導軌副時，具有“誤差均化效應”，從而降低基礎件（導軌安裝面）的加工精度要求，降低基礎件的機械制造成本與難度。

* ABBA導軌副滾道截面采用合理比值的圓弧溝槽，接觸應力小，承接能力及剛度比平面與鋼球點接觸時大大提高，滾動摩擦力比雙圓弧滾道有明顯降低。

* ABBA導軌采用表面硬化處理，使導軌具有良好的可校性；心部保持良好的機械性能。
