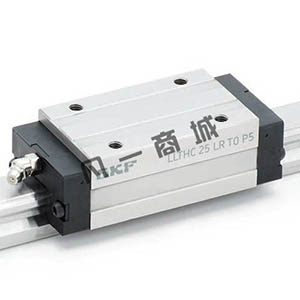

SKF直線導軌LLT
圖 1
圖 2
圖 3
圖 4
特點和優勢
SKF直線導軌LLT為客戶提供以下特點和優勢：
運行性能得以改善
LLT直線導軌擁有四列滾珠，且各滾動元件和滾道之間形成45°接觸角。 這種X形排布方式改進了系統的自調心性能。 即使在預載荷的情況下，也容許安裝偏差，從而保證平順運行。 由于滾珠兩點有接觸，因此摩擦被降至最低程度。 這使得導軌在整個使用壽命過程中保證可靠且無粘滑的操作。
模塊化理念，方便定制的解決方案
應用具有不同的速度、精確度和環境要求。
最終，SKF LLT導軌使用模塊化部件，以按照應用需求制定經濟有效的解決方案。 各種精確度和預載荷級別可用于滿足各種精度和剛度需求。 此外，各種附件也可支持適應特定的環境需求。
最終，SKF LLT導軌使用模塊化部件，以按照應用需求制定經濟有效的解決方案。 各種精確度和預載荷級別可用于滿足各種精度和剛度需求。 此外，各種附件也可支持適應特定的環境需求。
剛度、強度和精確度用于改善生產工藝
以45°角排布的四列滾珠優化了四個主要載荷方向的載荷分布，且符合ISO 14728要求。這一特點提供了高度的設計靈活性。 適應高載荷和載荷力矩的能力使這些導軌也是單滑塊系統的理想選擇。
使用壽命長，維護工作量減少
SKF 直線導軌的滑塊已經過工廠預潤滑。 位于端板中的集成潤滑劑存儲箱可不斷重新潤滑循環的滾珠。 滑塊兩端有金屬螺紋潤滑口，可容納自動潤滑系統。 每個滑塊上都標配有一個潤滑脂注油嘴。 完全密封的滑塊在兩端有雙唇式密封件以及側面和內密封件。 低摩擦密封能非常有效地抵制污染侵入。
可按照DIN 645-1進行轉換
SKF直線導軌的主要尺寸符合 ISO 12090-1。這使所有符合 ISO 標準的品牌都可進行互換。 SKF的全球銷售和分銷網絡可為備用部件提供更換并為所有系統提供維護。
技術參數
|
范圍 |
尺寸從 15至45 mm |
|
滑塊 |
8 種不同滑塊類型 |
|
速度 |
到 5 m/s |
|
加速度 |
高達 75 m/s2 |
|
精度 |
高達 10 μm / 1.000 mm |
|
工作溫度 |
-20 至+80°C |
|
單件軸長 |
高達4000 mm |
| C |
高達 72 400 N |
| C0 |
高達 121 400 N |
典型應用
-
工廠自動化，如操作設備、機器人等
- 注模
-
機床，如木工
-
醫用白油
-
印刷和包裝
